家用废水回收利用及循环装置能将普通家庭中较干净的废水分离出来进行利用，例如拖地等对水要求不高的场合。剩余的绝大部分再次回收用来冲马桶。它可安装在普通家庭的排水系统中，在厨房的下水管和卫生间的下水管中安装一个污水分离装置，经分离的较干净的水进入储水箱，进行二次利用。

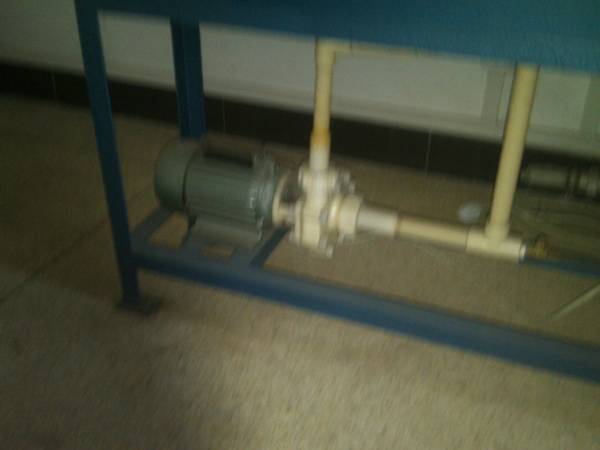

废水分流模块包括：废水分流装置Ⅰ、废水分流装置Ⅱ。废水分流装置包括：浑浊度传感器、分流阀、清洁水出口、浊水出口。洗刷时产生的废水由面盆经过传感器流入分流阀, 传感器感应废水浑浊度产生电信号, 电信号放大后控制分流阀中的电磁铁动作, 电磁铁再带动分流阀的阀芯动作,使废水分流.废水中污染严重的部分从分流阀浊水出口直接流入下水管, 相对清洁的从清洁水出口流入储水箱再次使用。此模块为设计的技术亮点，根据家庭生活废水浑浊度变化特点，设计了这种生活废水浑浊度传感器，传感器实时感应废水的浑浊度并产生电信号，提高了废水分离的自动化程度。该传感器应用于生活废水分离装置中，实现了生活废水根据浑浊度分流后再利用达到了更高效节水的目的。如今家庭中凡是有分流装置的都是手动，增加了劳动力，此装置突破这种局限，而且为废水循环提供高效稳定的保障。 储水箱模块包括：储水箱Ⅰ、储水箱Ⅱ、储水箱Ⅲ，其中储水箱Ⅰ、储水箱Ⅱ 对分流出来的较干净的水进行存储，储水箱Ⅲ对分流出来浊水进行存储。储水箱Ⅰ储水箱Ⅱ容积小，为塑料质，储水箱Ⅲ为铁质，安放在马桶上方，容积为20—30L，旁边有连通器，能很好的观察水位，同时旁通管能把多余的水排出，保证正常工作[5]。 增压模块是通过增压泵将分流出来的浊水压入储水箱Ⅲ 中，进行储存。本模块为全系统的动力中心，为废水的自吸提供动力保障。所用增压泵为家用静音型，价格便宜，耗电低。 管道模块包括：进水管、出水管、管道储水箱等。管道储水箱内置液位传感器，用于检测管道储水箱内液位的高度。当水位达到一定高度开始工作，在我们生活中水位传感器已被广泛应用，其耗电量可忽略不计。在此系统中能及时传递信号，实现增压泵自吸。 电子控制模块包括：水位传感器、浑浊度传感器和电子控制单元。电子控制单元收集来自于液位传感器和浑浊度传感器的信号，对废水分流模块和管道模块进行自动控制。此电控模块技术先进，也是当今的研究主题，电控单元调高了系统的自动化程度，减少了劳动力。

第十二届“挑战杯”作品 三等奖
