管道水力发电回馈装置主要由管道动力组成部分、发电机组成部分、滤波稳幅电路和电量存储利用终端构成。本设计结合水动力学和电机学等相关知识，对其采用异管偏心式的机械设计。装置能应用在酒店、居民楼和宿舍楼等合适的输水管道中，不仅遵循能源循环模式，还遵循“资源—产品—再生资源”的循环经济模式，而且符合国家推行的资源节约型和环境友好型的社会建设理念。

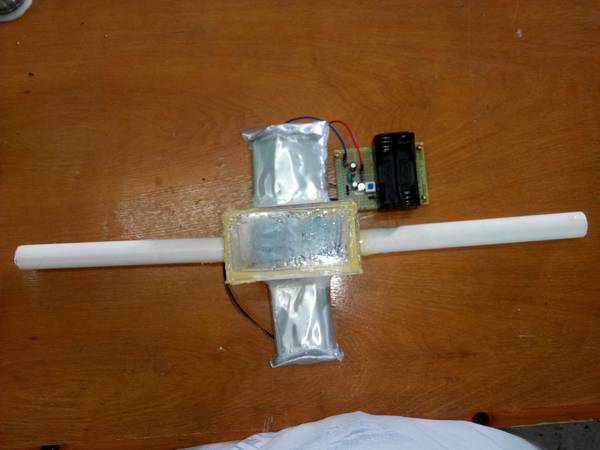

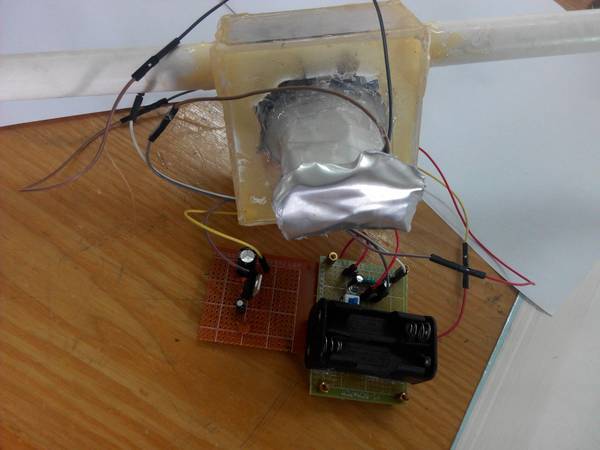

作品主要由四大部分组成： 1、管道动力部分：主要由叶轮、传动轴及轴承等组成，水流为动力。核心点是叶轮与管道的机械结构设计，管道水力发电回馈装置主要运用异管偏心式结构，即叶轮中心与水管中心有一定偏离距离，可以产生足够的转速和转矩，为发电机部分提供足够动力。 2、发电机部分：由小型发电机、轴承及轴联器等组成的“能量转换工厂”，根据发电机原理和电磁感应原理自行改进。受我们所实验场所及目前市场上相关材料的限制，我们目前主要通过增加磁场强度和提高转速来提高发电量，但此时发电机产生的电压是不稳定的交直流电，需要滤波稳幅电路的处理。 3、滤波稳幅电路：一般由电容、电感、电阻及稳压芯片等设计的电源电路进行稳幅滤波，核心点在于滤波稳幅电路的设计，考虑到耗电量问题，我们的滤波稳幅电路主要由电容、电感等无耗能元件组成，尽量减少所发电能的消耗，使电能更充分的被存储终端利用。 4、电量存储终端：对于一般简用充电电池，若充电电压波形稳定可靠，可以不考虑其充放电过程的保护。但对于锂、氢镍等小型可充电电池则需要注意过压保护、过放电保护和短路保护等因素，为此我们也利用DW01芯片进行了电池充放电保护电路的设计，具体可见论文中相关的电路与说明。 整体是由管道水流带动叶轮产生机械能，通过发电机转化为电能，经过稳幅滤波后再存储到存储利用终端，实现对水所带能量的回收利用。 整体是结合水动力学和电机学的相关知识，在合适的输水管道中将水所带动能由叶轮转换为机械能，再通过小型发电机转换为电能进行存储利用，实现对能源的回馈利用。

获得学校“一等奖”，广东省“三等奖”
